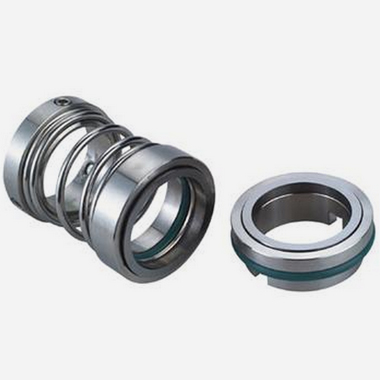

CHLF12 臥式多級離心泵定位中大流量耐腐蝕流體輸送設備，配套的機械密封是隔絕泵內高壓介質、保護驅動電機不受流體侵蝕的核心易損配件，整套密封依據臥式橫向安裝的泵腔空間定制成型，專屬匹配 CHLF12 全級數整機，內部軸套孔徑、總成嵌入長度、摩擦副外徑均為該機型獨有規格，不能和其他流量臥式泵密封交叉替換。產品全程按照防腐泵運行標準打造，每一件成品下線后都會完成靜態水壓密封檢測與長時間臥式工況跑合測試，保障機組穩定長效運行。
一、密封整體結構與內部構件布局
該系列配套密封采用內置平衡式集裝一體結構，所有摩擦組件、彈性承壓件、密封襯套在出廠階段就完成整合預裝與彈力標定，現場維修裝配時無需手動測算調整彈簧壓縮行程，有效規避人為操作偏差引發的滲漏問題。總成內部設置多根螺旋彈簧環形均勻排布，依靠多點分攤壓力讓動靜環研磨面始終緊密貼合，適配中大流量臥式運轉帶來的軸向輕微竄動。軸套采用環抱式卡箍鎖緊結構，環形受力均勻，長期水平放置運轉不易出現偏心磨損，同時搭配獨立塑料防轉撥片，牢牢限制靜環轉動位移。1、動環與軸套緊密貼合同步旋轉，研磨端面經過高精度平面精磨處理；2、靜環依托泵座與撥片雙重限位保持靜止，和動環構成承壓防滲屏障；3、全包覆氟橡膠密封圈隔絕流體向內滲透，防護內部金屬構件。整套構件橫向排布緊湊，拆裝時只需抽出轉子芯軸即可完成整體更換，無需拆分零散小件。
二、適配防腐工況的全套材質配置
CHLF12 整機為全不銹鋼防腐構型，密封整體材質體系全部圍繞弱腐蝕流體優化升級，摩擦副統一采用雙碳化硅硬質配對組合，硬度高、耐沖刷、抗水質離子腐蝕，面對軟化水、泳池水體、低濃度稀釋化工液都能維持穩定耐磨性能。圓周承壓彈簧、軸套基體全部選用 316 不銹鋼材質，表面經過鈍化防銹深加工，縫隙處不易銹蝕斷裂，彈性持久度更強。柔性密封基體采用高穩定性 FKM 氟橡膠，耐冷熱交替、耐介質溶脹性能優異，針對長期高溫供熱場景，還可更換特制耐高溫氟膠配件，拓寬高溫工況適配范圍。整套金屬部件無普通碳鋼、304 不銹鋼混用情況，完全匹配整機防腐定位。
三、標準化運行工況技術參數
密封適配 CHLF12 泵組工頻 2900r/min 標準運轉轉速，承壓等級匹配整機 PN16 額定壓力，常規介質適用溫度區間穩定在 - 15℃至 105℃，高溫定制套件最高可承受 120℃持續供熱工況。輸送介質必須保持潔凈狀態，內部不可混雜硬質泥沙、纖維絮團、結晶顆粒物，適配酸堿度 pH5 至 9 區間的中性、弱腐蝕液體。中大流量運行下摩擦副線速度經過專業工況調校，能夠承受長時間二十四小時不間斷連續負荷運轉，臥式重力帶來的受力差值也在結構設計階段完成平衡補償。
四、拆裝運維規范與設備應用場景
更換密封作業前，必須關閉管路進出水閥門，排空泵腔內部存留介質，切斷電機電源完成泄壓操作，整體吊出轉子芯軸后再拆卸密封總成，嚴禁帶電、帶壓拆解精密密封結構。動靜環研磨面為核心精密部位，操作全程嚴防磕碰、刮擦、沾染雜質，泵軸裝配接觸面僅能用清水輕涂潤濕輔助套裝，禁止黃油、機油等油脂潤滑劑，避免氟橡膠圈溶脹變形漏水。裝配結束后手動水平盤動轉子，轉動順滑無阻滯異響，通水空載試運行無滴水滲漏即為裝配合格。
日常損耗多來源于摩擦副自然研磨消耗、彈簧長期承壓彈性衰減、膠圈冷熱老化，缺水空轉、介質含砂會大幅加速密封失效。這款機械密封主要應用于大型泳池水循環過濾系統、工業軟化水增壓輸送、小型化工稀釋藥液輸送、廠房高溫熱水循環機組、中大流量防腐穩壓供水系統、工業高壓清洗耐腐蝕供水設備等工況。
