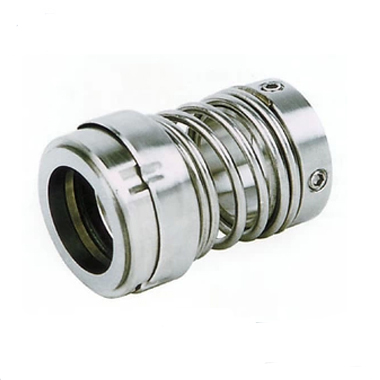

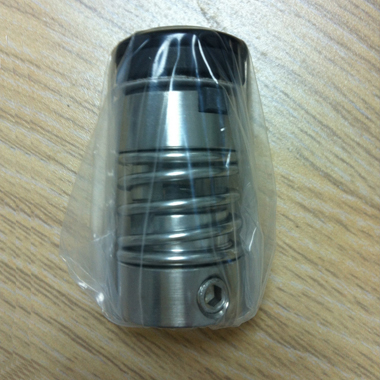

南方泵業CDL4系列老款多級離心泵機械密封軸封

一、適配機型

二、整體結構形式

　　1、動環：隨 304 不銹鋼泵軸同步旋轉；

　　2、靜環：固定于泵體出水段座孔，靜止密封；

　　3、大彈簧：提供持續貼合預緊力，補償磨損位移；

　　4、鎖緊套：兩顆緊定螺釘鎖定軸套，防止跑位打滑。

三、標準材質配置

　　基礎清水款（CDL4 標配）

　　1、摩擦副：動環碳化硅（SiC）、靜環石墨；

　　2、彈性件：彈簧 304 不銹鋼、密封膠圈氟橡膠 FKM；

　　3、軸套基座：304 不銹鋼套筒。

　　耐腐蝕款（CDLF4 配套）

　　1、靜環升級碳化硅，雙碳化硅摩擦副，耐弱酸堿、軟化水、泳池水腐蝕。

四、核心性能參數

　　適配轉速：2900r/min（50Hz 標準電機）

　　承壓上限：最高 16bar，匹配 CDL4 泵 PN16 額定壓力

　　適用介質溫度：-20℃～105℃（氟橡膠耐受區間）

　　適配介質：清潔清水、軟化水、輕度酸堿無顆粒液體；禁止帶泥沙、纖維雜質工況

　　軸徑匹配：CDL4 老款專用軸徑尺寸，不可與新款二代 CDL4 機封互換

五、老款專屬特點（對比新款）

　　1、彈簧為粗絲單大彈簧結構，彈力足，但相比新款多簧式，高速微量動平衡略弱；

　　2、分體軸套設計，靠緊定螺釘固定，長期高壓易出現螺釘松動滲漏；

　　3、石墨靜環成本更低，清水工況性價比高，但腐蝕工況磨損速度快于全碳化硅新款；

　　4、集裝整體長度更長，僅適配老款泵體腔體，新款縮短型機封無法替換安裝。

六、應用場景與更換提示

適用工況

更換注意

　　1、拆卸必須完全排空泵內液體，斷電泄壓；

　　2、安裝時動環石墨面禁止磕碰劃傷，軸套涂抹清水潤滑，嚴禁干裝；

　　3、緊定螺釘對角均勻鎖緊，避免軸套偏心磨偏；

　　4、若井水含微量泥沙，建議直接選用雙碳化硅耐腐蝕材質，延長 2 倍以上使用壽命。

七、常見故障對應

　　1、開機滴水滲漏：靜環石墨磨損、彈簧疲勞失彈、O 圈老化；

　　2、運行發熱異響：動環靜環干磨、軸套螺釘松動偏心；

　　3、短時間反復漏水：介質含雜質劃傷摩擦密封面，需過濾水質再換新品封。
