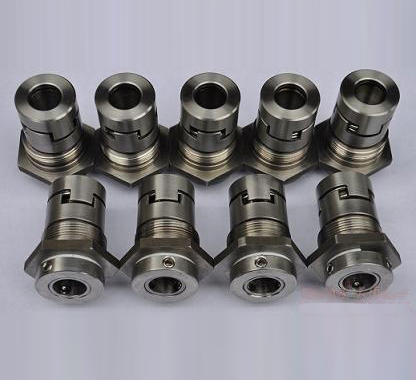

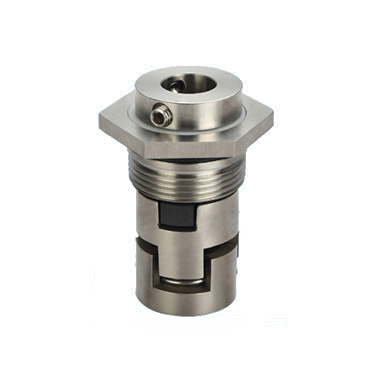

CDL、CDLF系列離心泵機械密封

　　CDL 與 CDLF 輕型立式多級離心泵所配備的機械密封，是整臺泵實現介質零滲漏、穩定承壓運行的核心精密部件，CDL 對應清水輸送工況，CDLF 全不銹鋼機型面向微腐蝕流體工況，兩大系列都歷經初代老款結構迭代至新一代升級款式，整套密封依托泵流量規格劃分 1/2/3/4 等細分型號，各流量規格的密封總成尺寸獨立專屬，僅適配對應機型腔體。密封整體承擔隔離泵內高壓流體與外部電機腔的作用，所有成品出廠前均經過水壓保壓、高速跑合兩道標準化檢測工序，保障長時間連續運轉的可靠性。



一、老款初代機械密封基礎構造與配套配置 　　早期老款密封采用分體組裝式結構設計，內部彈簧分為大單彈簧與多細彈簧兩種分型，依照 1 至 4 號流量機型區分選用，總成各零件分散獨立，裝配時需要操作人員現場測算、調整彈簧壓縮行程，人工操作水平直接影響密封成型質量。軸套固定方式分為頂絲鎖固、過盈壓裝兩類，沒有一體化集成防護外殼，動靜環摩擦面直接暴露在泵腔流體環境之中。1、清水型 CDL 老款標配碳化硅搭配石墨摩擦副，金屬彈簧多采用 304 不銹鋼；2、防腐 CDLF 老款升級雙碳化硅摩擦副，彈簧材質小幅提升，但是彈性件基礎膠圈耐溫上限偏低；3、整體沒有配套防轉加固結構，長時間高速運轉存在靜環跟轉、軸套偏心磨損的隱患。 　　老款密封的工況耐受區間偏基礎，常規介質適用溫度上限 105℃，承壓標準匹配 PN16，整體抗雜質沖刷能力偏弱，拆裝作業流程繁瑣，必須完整抽出轉子之后分步拆解零散零件，新手操作極易出現零件遺失、裝配錯位的問題，無故障運行時長存在明顯上限，多用于早年普通供水、簡易循環系統。



二、新一代升級款機械密封優化設計與配套配置 　　迭代后的新款密封全部切換為整體集裝預裝結構，所有動靜環、彈簧、軸套、密封圈提前整合封裝成型，出廠時就完成精準的彈簧彈力標定，現場裝配無需手動調節壓縮量，大幅消除人為裝配失誤帶來的滲漏風險。統一增設嵌入式環形防轉限位結構，全程約束靜環位置，杜絕跟轉磨損問題，軸套鎖固優化為卡箍環抱式結構，受力均勻穩定，規避頂絲單點鎖緊造成的軸套變形。 　　材質體系進行全域升級，無論 CDL 清水款還是 CDLF 防腐款，摩擦副耐磨耐腐蝕等級同步提升，CDLF 全系標配雙碳化硅硬質配對摩擦副，彈簧統一采用 316 不銹鋼并做鈍化防銹深化處理，柔性密封件升級高品質 FKM 氟橡膠，同時可按需定制高溫特種膠圈，耐熱上限提升至 120℃。整體腔體適配性更強，總成外形緊湊精簡，拆裝步驟大幅簡化，單人即可完成更換作業，抗介質滲透、抗冷熱老化性能全面增強，適配更多復雜工業增壓、水處理精細工況。



三、新舊款式適配邊界與現場選用要點 　　新舊兩款密封總成屬于完全不通用的配件品類，同一流量規格的老款泵腔內徑、裝配深度、軸徑尺寸和新款模具參數存在差異，無法交叉互換裝配。在設備維修更換時，需要先確認泵機身銘牌標注的生產批次，區分初代老機型與新一代升級機型，匹配對應款式密封總成。 　　長期輸送含有微量礦物質、軟化水、泳池水、輕度稀釋藥液的工況，優先選用新一代 CDLF 配套密封；單純常溫潔凈自來水、冷卻循環水的老式 CDL 泵，可選用原廠老款替換件，若想要延長使用壽命，也可同步升級更換整套轉子腔體適配新款密封結構。兩種款式均要求輸送介質潔凈無硬質泥沙、纖維雜質，前端配套過濾器能夠進一步拉長密封部件的使用周期。



四、整體通用運行工況與應用范圍 　　無論新舊款式，整套密封適配泵體工頻 2900r/min 標準轉速，基礎承壓等級統一 PN16，適配酸堿度 pH5 至 9 之間的流體介質。CDL 配套密封多用于高層建筑清水二次供水、中央空調冷卻水循環、普通鍋爐給水；CDLF 配套密封依托更強防腐能力，廣泛用于反滲透純水機組、泳池水循環、輕度化工流體輸送、高溫供熱循環系統、精密實驗室供水等場景，是全系列輕型立式多級泵不可替代的易損核心配件。
