一、適配設備界定范圍

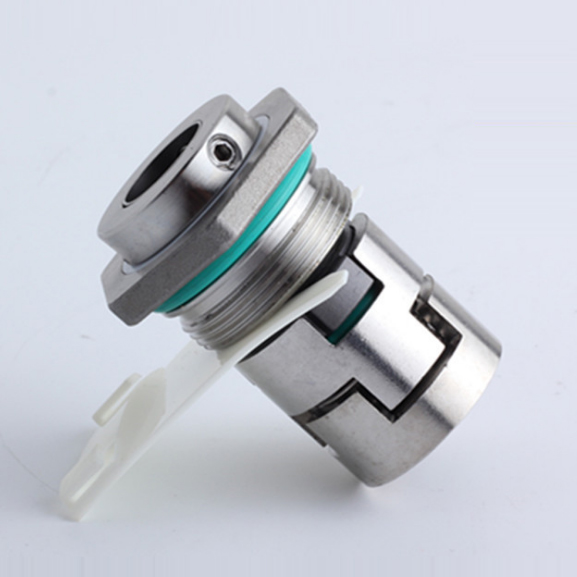

這套快裝集成式軸封是新一代 CDLF4 全級數立式不銹鋼多級離心泵的原廠標準密封配件，適配 CDLF4-2 至 CDLF4-19 全部揚程規格泵體，額定輸送流量穩定 4m³/h，整機過流部件全不銹鋼材質匹配防腐工況需求。整套密封為新一代機型專屬集成尺寸，集成套筒、密封摩擦副、彈性承壓件一體成型，裝配卡位、軸套內徑、整體嵌入長度均依照新款泵腔內部空間精準開模制作，僅適配二代升級款 CDLF4 泵體結構。
二、集成式整體構造架構
密封整體采用快裝卡簧定位集成平衡式結構，出廠完成全套預裝配與彈力標定，無需現場調整壓縮行程。整件由旋轉動環組件、防轉限位靜環、圓周均勻排布多股小彈簧組、一體式不銹鋼襯套、全包覆全包氟橡膠隔離密封圈、外置防轉塑料定位撥片六大模塊組合而成。襯套依靠內置卡簧實現抱緊鎖軸，無需頂絲鎖固，拆裝時直接依靠工裝按壓卡簧即可完成襯套與泵軸分離，整體模塊化集成度高，拆裝步驟大幅精簡，轉子抽出后單人即可完成整套密封更換作業。泵腔內部無零散細小零件，裝配容錯空間充足，有效規避散件錯裝、漏裝問題。
三、分工況定制材質配套體系
標準防腐基礎套件（CDLF4 整機出廠原配）
摩擦副采用碳化硅動環搭配碳化硅靜環雙硬質合金配對，整體抵御水質離子、弱酸堿腐蝕；圓周承壓彈簧選用 316 不銹鋼精拉線材，抗介質滲透銹蝕能力優異；全部柔性密封構件采用耐水解 FKM 氟橡膠，一體式不銹鋼襯套整體鈍化防銹處理，適配泳池水、軟化水、輕度稀釋化工液、反滲透原水等微腐蝕潔凈介質。
高溫強化專用套件（熱水工況選配）
摩擦副尺寸基準不變，氟橡膠升級耐高溫特種氟膠，彈簧增加抗高溫回火熱處理工藝，介質耐受高溫穩定性提升，適配高溫鍋爐給水、工業熱水循環系統長期高溫運行場景。
四、標準化運行工況技術參數
匹配工頻 2900r/min 二級標準電機運轉轉速，整套密封承壓能力匹配整機 PN16 額定壓力等級；常規介質適配溫度區間覆蓋 - 15℃~105℃，高溫定制套件上限可達 120℃；輸送介質要求潔凈無硬質泥沙、纖維絮團、結晶顆粒，適配酸堿度 pH 值 5~9 區間液體。襯套內孔尺寸匹配新款 CDLF4 專屬加工泵軸，摩擦副研磨面線速度依據 4m³/h 中流量工況精密調校，適配中負荷連續運轉工況。
五、集成結構運行穩定特質
多彈簧圓周均勻分攤預緊壓力，運轉過程中可自適應泵軸微小軸向竄動，持續維持動靜環端面緊密貼合；卡簧抱緊襯套受力環形均勻分布，長時間高壓連續運行不會出現襯套偏心、局部異常磨損；集成出廠經過水壓保漏測試、高速耐久跑合檢測，單件無故障運行基準時長可達八千小時以上；外置塑料防轉撥片精準限制靜環自轉偏移，杜絕靜環跟轉摩擦損耗，金屬構件全部做鈍化防腐防護，適配 CDLF4 全不銹鋼防腐泵的工況定位。
六、規范拆裝作業執行流程
作業前期落實安全操作：關閉管路進水閘閥，排空泵腔內部存留介質，完全切斷電機供電并泄壓，吊出整根轉子芯軸之后再開展密封拆解，嚴禁帶壓、帶電拆卸密封集成組件。
摩擦端面全程防護：動靜環精密研磨面禁止磕碰、刮擦、沾染灰塵雜質，泵軸裝配接觸面僅清水輕涂潤濕輔助套裝，禁止黃油、機油等油脂潤滑材料，避免氟橡膠圈溶脹變形滲漏。
卡簧對位平穩裝配：襯套卡簧對位卡槽平穩下壓到位，保證環形抱緊力度均勻；裝配結束后手動盤動轉子軸芯，轉動全程順滑無阻滯、無金屬摩擦異響，空載通水試運行半小時觀察端面無滴水滲漏即為裝配合格。
七、密封失效問題成因梳理
端面微量滴水滲漏：雙碳化硅摩擦副長期研磨微量損耗、多彈簧長期承壓出現金屬彈性衰減、氟橡膠密封圈長期冷熱循環老化硬化；
運行溫升伴隨摩擦異響：缺水空轉干磨劃傷密封研磨面、卡簧裝配不到位襯套輕微偏心、細小硬質雜質嵌入動靜環摩擦面；
短周期快速損壞失效：輸送介質內含泥沙顆粒持續刮傷密封端面，必須在泵前端加裝精密管道過濾器凈化水質后，再更換全新集成密封總成。
八、配套實際應用場景
適配中流量微腐蝕增壓輸送需求，廣泛用于泳池水循環過濾系統、反滲透純水設備增壓、中央空調不銹鋼管路冷熱循環、化工輕度稀釋藥液輸送、高層防腐供水機組、鍋爐軟化給水輸送、高壓清洗耐腐蝕供水系統等對防腐性能有要求的流體輸送工況。
