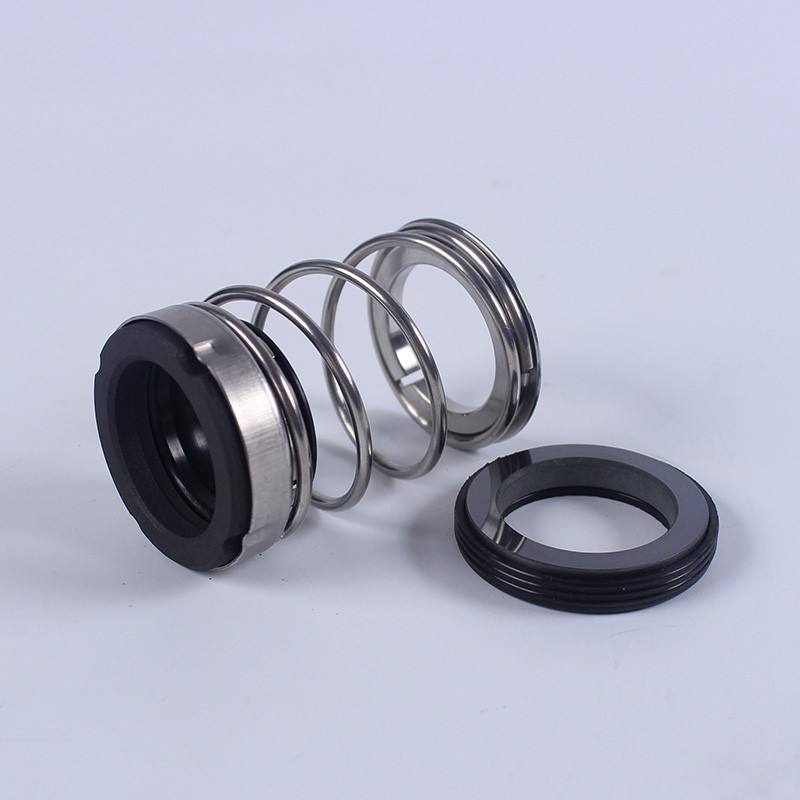

南方泵業CHLF2系列臥式多級離心泵老款機械密封

　　CHLF2 臥式輕型多級離心泵搭載的老款機械密封，是臥式泵體軸端承壓防滲的核心精密配件，CHL 機型針對潔凈清水輸水工況設計，CHLF2 全不銹鋼機型適配帶有輕微腐蝕性的流體環境，二者這套初代密封總成依照臥式泵橫向安裝腔體空間量身打造，整體裝配形態、安裝卡位都區別于立式 CDL 系列密封件，只適配早期出廠的 CHL2、CHLF2 全級數臥式泵設備，各規格內部尺寸為機型專屬標準，不存在跨系列通用的屬性。每一套密封在出廠階段都會完成靜態水壓檢漏與低速跑合測試，滿足臥式設備持續平穩運轉的基礎密封需求。



一、整體成型結構與內部構件排布 　　這套老款密封采用分體組裝式內置平衡密封結構，所有摩擦副、彈性承壓件、密封襯套都為獨立散件形式，裝配作業時需要操作人員逐一擺放定位，手動測算調節彈簧壓縮距離，以此控制動靜環貼合壓力。整體依托單根粗螺旋彈簧作為軸向壓力供給部件，彈簧環繞在軸套外側，依靠自身形變持續壓緊研磨端面，軸套采用兩點頂絲定點鎖死的抱軸結構，依靠頂絲擠壓力固定在泵軸表層。1、動環與軸套同步旋轉，研磨平面經過基礎精度研磨加工；2、靜環放置在泵體密封座內部，依靠座孔限位保持靜止狀態；3、內外側搭配橡膠密封圈填充縫隙，阻擋輸送介質滲透至電機端。整套構件橫向排布適配臥式泵水平安裝結構，腔體內部預留空間緊湊，拆裝時需要先拆解泵體進出水端、抽出整根轉子軸芯才能操作密封組件。



二、分機型匹配的材質用料配置 　　供給 CHL 清水臥式泵的基礎密封套件，摩擦副組合選用碳化硅動環搭配石墨靜環，粗彈簧與軸套基體使用 304 不銹鋼材質，柔性密封膠圈為普通氟橡膠材質，適配自來水、設備冷卻循環水、鍋爐軟化水這類中性無雜質清水介質，性價比適配常規民用供水場景。面向 CHLF2 防腐臥式泵的配套密封，摩擦副更換為雙碳化硅配對組合，強化抗離子腐蝕與耐沖刷能力，彈簧依舊采用 304 不銹鋼基材，沒有額外升級防腐材質等級，膠圈保持同規格氟橡膠件，能夠應對泳池水、輕度軟化水、低濃度稀釋工藝液等弱腐蝕流體。所有金屬部件僅做基礎防銹清洗處理，沒有深層鈍化防腐工序，整體材質定位貼合早年基礎工況使用標準。



三、設備適配運行工況技術標準 　　密封適配臥式泵工頻 2900r/min 運轉轉速，承壓能力匹配整機 PN16 壓力等級，常規介質穩定適用溫度區間為 - 15℃至 105℃，無高溫定制改良配件。輸送介質硬性要求內部無硬質泥沙、纖維絮狀物、結晶顆粒，介質酸堿度穩定維持在 pH5 至 9 范圍之內，一旦介質摻雜雜質，會快速劃傷石墨或者碳化硅研磨面。臥式布局帶來輕微的重力影響，密封彈簧壓力設計按照水平運轉受力狀態調校，適配 CHL2、CHLF2 機型中等流量臥式增壓的負荷狀態，支持全天不間斷連續運轉。



四、拆裝更換操作規范與日常損耗情況 　　開展密封更換操作之前，需要關閉管路閥門，排空泵腔內部所有介質，切斷電機電源完成泄壓，逐步拆分泵體外殼部件，完整取出轉子之后再拆分零散密封零件，整個拆解步驟環節較多，零散小件多，收納裝配過程中容易出現零件錯放、丟失的問題。動靜環研磨面屬于精密損耗部位，操作全程不能磕碰刮擦，泵軸表面僅能用清水潤濕輔助套裝，禁止涂抹油脂潤滑材料，防止橡膠圈溶脹失效。裝配結束后手動水平盤動轉子，轉動順滑無卡滯異響，通水試運行觀察軸端無滴水滲漏才算安裝完成。 　　長期運行之下密封會出現規律性損耗，石墨靜環持續研磨變薄、彈簧長時間受壓彈性衰減、橡膠圈冷熱循環老化硬化，都會造成軸端微量滲水；若是出現缺水空轉、介質含砂的情況，密封端面會快速損傷，短時間內出現大量漏水故障。這款老款密封早年廣泛應用在小型樓宇清水供水、中央空調臥式機組水循環、小型泳池水處理、簡易工業輕腐蝕流體增壓輸送等臥式泵使用場景中。
