南方泵業MS系列管道泵機械密封

　　MS 屬于單級臥式不銹鋼管道增壓泵，適配管路直連安裝場景，配套的原廠機械密封是阻隔泵腔流體、防護電機軸承與繞組的核心易損部件，整套密封依照 MS60、MS100、MS160、MS250、MS330 等不同功率機型單獨開模制作，軸徑、密封腔體嵌入深度一一對應，只適配本系列管道泵，無法和多級臥式、立式泵密封互換通用。每一套成品出廠都會完成靜態水壓檢漏與額定轉速短時間跑合測試，匹配管道泵連續啟停、全天穩壓輸水的運行特性。

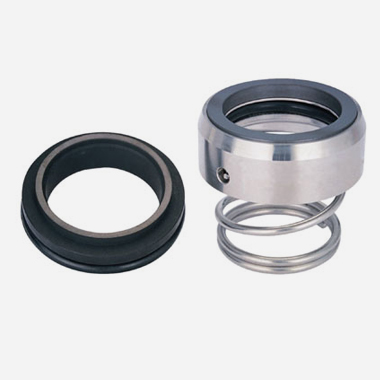

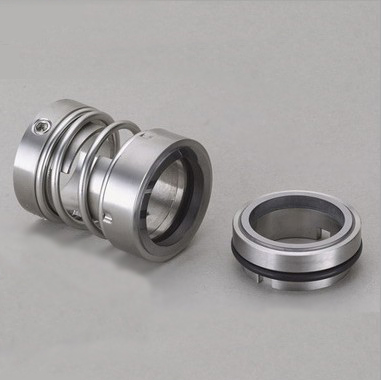

一、本體結構與內部構件布局 　　這款密封采用單彈簧內裝式平衡結構，整體由動環總成、靜環座、螺旋承壓彈簧、橡膠輔助密封圈組合而成，結構簡約緊湊，適配管道泵狹窄的端蓋安裝空間。彈簧套設在軸套外側，依靠單根螺旋彈簧提供均勻軸向壓緊力，帶動動環貼合靜環研磨面形成防滲屏障，軸套依靠緊定頂絲兩點鎖固在泵主軸外壁，傳動穩定性適配 2850r/min 高速運轉工況。1、動環跟隨泵軸同步旋轉，摩擦端面經過精細平面研磨；2、靜環嵌入泵蓋定位槽內固定不動，與動環形成核心密封摩擦副；3、外圈橡膠圈填充殼體縫隙，阻擋介質向外滲漏、避免水汽侵蝕彈簧金屬件。整體拆裝無需完全拆解泵體葉輪，僅拆卸泵端蓋即可取出整套密封組件，維修步驟相對簡易。



二、分工況梯度化材質搭配體系 　　針對 MS 泵清水與輕度腐蝕兩種主流使用環境，原廠設置兩套標準材質配置。常規民用清水款摩擦副選用碳化硅配對石墨組合，彈簧與金屬護套采用 304 不銹鋼，輔助密封件配備耐溫氟橡膠，性價比適配自來水、冷卻循環水輸送；應對軟化水、輕度藥液、泳池水體的防腐工況，可升級雙碳化硅摩擦副，彈簧更換 316 不銹鋼并做鈍化防銹處理，橡膠件升級高耐溶脹 FKM 氟膠，大幅提升抗離子腐蝕、耐沖刷能力。所有金屬構件無易銹碳鋼摻雜，貼合 MS 泵 304/316 不銹鋼過流部件的整機防腐定位。



三、額定運行工況技術標準 　　密封匹配 MS 管道泵 2850r/min 額定轉速，承壓適配整機常規工作壓力，介質適用溫度區間穩定覆蓋 - 15℃至 105℃，高溫熱水工況可選用特制耐溫膠圈配件。輸送介質必須保證潔凈無砂石、纖維、結晶顆粒，適配酸堿度 pH5 至 9 的中性、弱腐蝕流體；管道泵頻繁啟停的工況下，彈簧彈力經過專項調校，可緩沖啟停瞬間軸向沖擊力，穩定維持摩擦副貼合壓力，支持長時間不間斷穩壓輸水。不同功率 MS 機型流量揚程存在差異，密封摩擦副線速度隨機型規格精準匹配，保障大小流量工況下磨損速率均衡穩定。



四、拆裝操作規范與損耗運維要點 　　更換密封前需要關閉進出水閥門，排空泵腔內部液體，徹底切斷設備電源泄壓，松開泵端蓋螺栓后平穩抽出舊密封總成，全程禁止硬物磕碰動靜環精密研磨面。裝配時主軸表面僅可清水潤濕輔助推入，不能涂抹機油、黃油等油脂，防止氟橡膠圈溶脹變形；頂絲鎖緊力度均勻適中，避免軸套擠壓變形。裝配完成后手盤聯軸器，轉子轉動順滑無卡滯，通水試運行半小時軸端無滴水即為合格。 　　日常損耗多來自摩擦副自然研磨消耗、彈簧長期承壓彈性衰減、橡膠圈冷熱老化硬化；泵體缺水空轉、介質混入硬質雜質會快速刮傷密封端面，造成短時間滲漏失效。該密封廣泛用于建筑供水增壓、中央空調水循環、小型水處理設備、泳池循環供水、工業設備冷卻穩壓輸水等 MS 管道泵配套場景。
